Разработка проектов систем оповещения и управления эвакуацией людей при пожарах

Одной из важнейших систем безопасности на любом объекте является система оповещения и управления эвакуацией людей при пожарах (СОУЭ).

Основное назначение СОУЭ – своевременно передать людям информацию о возникновении пожара и способствовать реализации плана эвакуации людей с объекта с тем, чтобы сохранить их жизнь и здоровье.

Как показывает опыт в процессе проектирования СОУЭ у большинства из них возникают следующие основные затруднения:

1. Определение типа СОУЭ и выбор структуры системы;

2. Определение состава реализуемых функций;

3. Правильный выбор технических средств и их последующее согласование;

4. Размещение (расстановка) оповещателей и выбор необходимой мощности включения этих оповещателей;

5. Расчет емкости аккумуляторных батарей резервных источников питания;

6. Расчет сечения кабелей для линий оповещателей с учетом распределенной нагрузки и т.п.

Прежде всего, при определении типа СОУЭ и выборе оборудования для ее проектирования необходимо руководствоваться нормативными документами, утвержденными в установленном законом порядке. В первую очередь это свод правил СП 3.13130.2009 "Система противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности", устанавливающие общие технические требования к  техническим средствам оповещения и управления эвакуацией, а так же типы СОУЭ с определением перечня зданий подлежащих оснащению такими системами.

Требования настоящих норм при выборе оборудования и проектировании систем оповещения являются обязательными!

Нет необходимости расписывать специальные методики или создавать компьютерные программы в помощь по определению типов СОУЭ для конкретных категорий объектов. СП достаточно четко определяет их типы, необходимо лишь внимательно изучить данный документ.

В зависимости от функциональных характеристик, СОУЭ разделяются на 5 (пять) типов. Информация о возникновении пожара и необходимости эвакуации может передаваться в виде звуковых и световых сигналов (СОУЭ 1-го и 2-го типов), речевых инструкций и световых статических сигналов (СОУЭ 3-го, 4-го и 5-го типов).

В ряде случаев СОУЭ должна не только передавать сигналы оповещения, но и управлять динамическими эвакуационными знаками безопасности и освещением, разблокировать эвакуационные выходы и т.п.

Управление эвакуацией осуществляется посредством:

1. Передачи по СОУЭ специально разработанных текстов, направленных на предотвращение паники и других явлений, усложняющих процесс эвакуации (скопление людей в проходах и т.п.);

2. Трансляции текстов, содержащих информацию о необходимом направлении движения;

3. Включения световых указателей направления эвакуации, световых табло "Выход", систем "бегущая волна", других световых средств индикации направления движения;

4. Дистанционного открывания дверей дополнительных эвакуационных выходов (например, оборудованных электромагнитными замками).

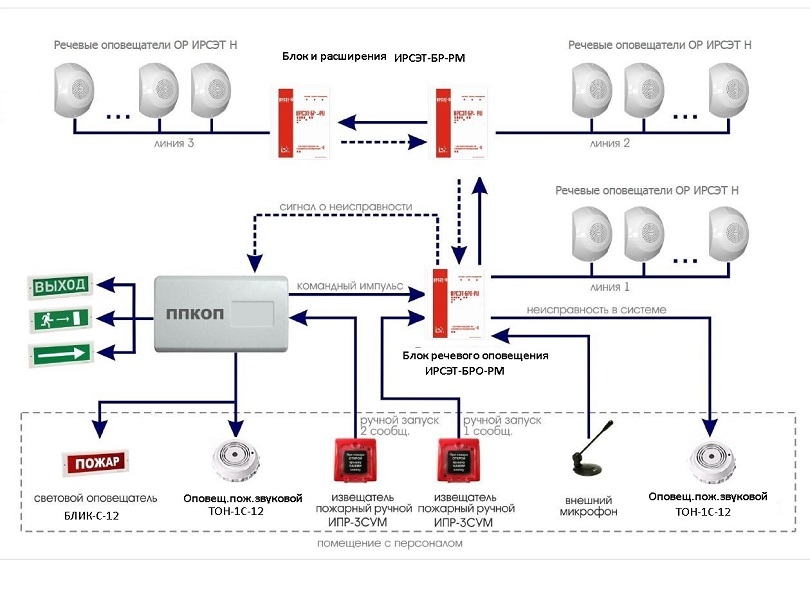

СОУЭ функционально связана с системой автоматической пожарной сигнализации (АПС) в здании, выполняющей задачу обнаружения пожара.

СОУЭ может проектироваться совмещенной с радиотрансляционной сетью здания. В этом случае элементы радиотрансляционной сети и помещение радиоузла удовлетворяют требованиям, предъявляемым к соответствующим элементам и диспетчерскому пульту СОУЭ.

Управление процессом оповещения и эвакуации, а также связь со всеми ответственными лицами и службами осуществляется из централизованного диспетчерского пункта, обеспечивающего контроль за пожарной обстановкой на объектах.

1. Специальные помещения для ПУ СОУЭ предусматриваются в СОУЭ III-V типов.

2. В помещениях ПУ СОУЭ III-V типов должны находиться приемные станции АПС, а в ПУ СОУЭ IV и V типов, кроме того - устройства управления системой противодымной защиты, отключения систем вентиляции и кондиционирования, управления лифтами и эскалаторами, системами пожаротушения с ручным пуском, дверями с электромагнитными замками.

3. В ПУ находятся в зависимости от типа СОУЭ:

   - диспетчерский пульт;

   - видеотерминальные устройства для отображения информации;

   -печатающее устройство для регистрации событий на контролируемых объектах;

   -аппаратура телефонной, громкоговорящей связи и промтелевидения.

4. На диспетчерском пульте устанавливаются:

   - аппаратура управления оповещением и эвакуацией;

   - панели отображения и регистрации команд системы;

   - табло времени;

   - счетчики команд;

   - электропроигрывающее устройство (ЭПУ) и магнитофоны;

   - микрофоны, телефонные аппараты.

5. Устройства телефонной и громкоговорящей связи используются для связи диспетчера с инженерными службами и администрацией объекта, пожарной охраной, полицией, а также с помещениями, в которых предусмотрено постоянное пребывание людей.

6. ПУ СОУЭ размешаются на первом или цокольном этажах здания, имеют самостоятельный выход наружу. Ограждающие конструкции помещения ПУ должны иметь предел огнестойкости не менее 1 ч.

Непосредственное сообщение ПУ с другими помещениями не рекомендуется.
